知ってましたか？
高剛性で、低価格、高性能なクロステーブルは世界中でもうどこでも作っていません。
- 廉価で軽量薄型構造ながら、高い精度と適正な剛性
- ボール盤や小型フライス盤、各種自動機、専用テーブル等に最適
- 有名工作機メーカーなどにも採択されております
ボール盤作業に最適
ボール盤の穴位置決めテーブルに、又、小型フライス盤、各種自動機、専用機のテーブル等にご採用いただければさいわいです。
高剛性で、低価格、高性能なクロステーブルは世界中でもうどこでも作っていません。
ボール盤の穴位置決めテーブルに、又、小型フライス盤、各種自動機、専用機のテーブル等にご採用いただければさいわいです。

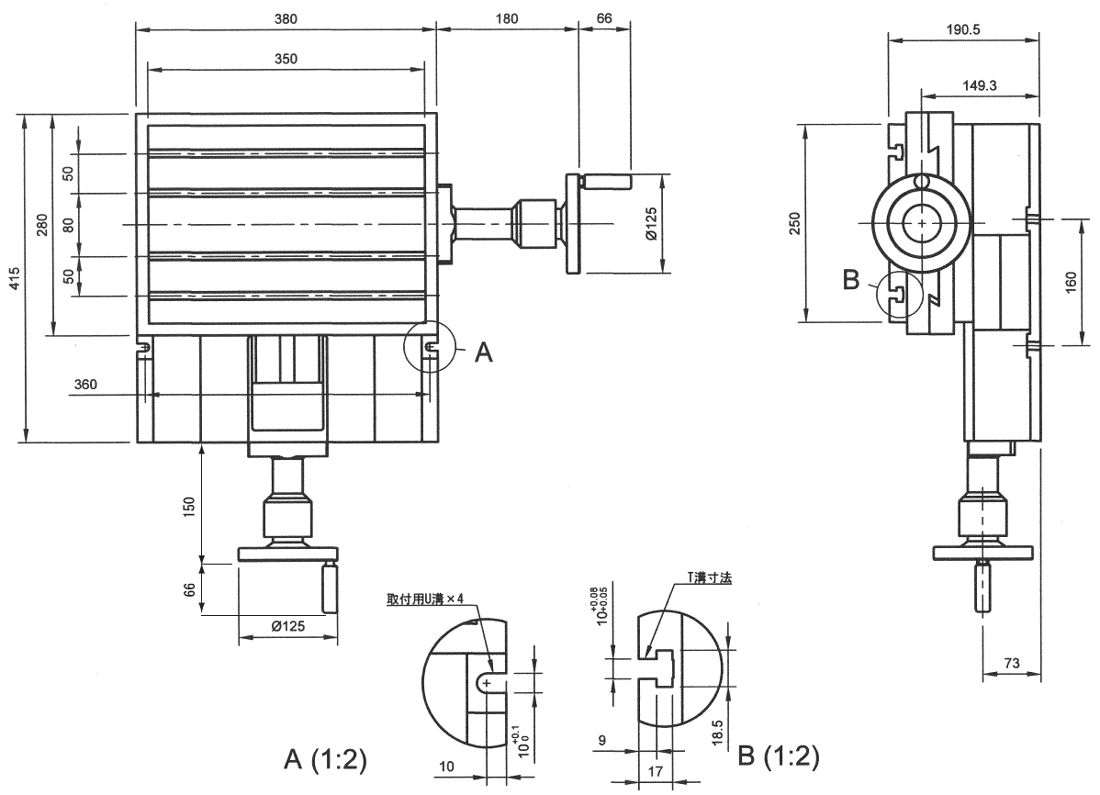

| テーブル寸法 | 350×250 |
|---|---|
| 本体寸法 |
x626(ハンドル部246mm) y616(ハンドル部216mm) t175 |
| テーブルストローク |
x300 y200 |
| テーブル平面行度 | 300/0.02 |
|---|---|
| 走り平行度 | 300/0.02 |
| X,Y軸直角度 | 300/0.02 |
| 位置決め精度 | 100/±0.02 |
| 繰り返し精度 | 0.02 |
| T溝巾 | 10 |
|---|---|
| T溝のピッチ |
50 x 80 x 50 80 x 80 x 80 |
| リードネジ系 | Φ18 |
| リードネジピッチ | 4 |
| リードネジ種類 | 30°台形 |
制御モーター取付仕様、ボールネジ仕様、高精度(静的精度の向上)、仕様等のご相談にも応じております。
スケールユニットの付加(Mitsutoyo 製のリニヤスケールを標準としていますが、メーカー指定のご相談にも応じております)。
オイルパンの付加(標準品を用意しておりますが、特別仕様のご相談にも応じております)。
| テーブル寸法 | 450×350 |
|---|---|
| 本体寸法 |
x771(ハンドル部291mm) y671(ハンドル部291mm) t175 |
| テーブルストローク |
x400 y300 |
| テーブル平面行度 | 300/0.02 |
|---|---|
| 走り平行度 | 300/0.02 |
| X,Y軸直角度 | 300/0.02 |
| 位置決め精度 | 100/±0.02 |
| 繰り返し精度 | 0.02 |
| T溝巾 | 10 |
|---|---|
| T溝のピッチ |
50 x 80 x 50 80 x 80 x 80 |
| リードネジ系 | Φ18 |
| リードネジピッチ | 4 |
| リードネジ種類 | 30°台形 |
制御モーター取付仕様、ボールネジ仕様、高精度(静的精度の向上)、仕様等のご相談にも応じております。
スケールユニットの付加(Mitsutoyo 製のリニヤスケールを標準としていますが、メーカー指定のご相談にも応じております)。
オイルパンの付加(標準品を用意しておりますが、特別仕様のご相談にも応じております)。
