Precision Positioning
Cross Table 世界で唯一、加工機に乗せられるクロステーブル
高剛性で低価格、高性能なクロステーブル。ボール盤や小型フライス盤、各種自動機、専用テーブル等に最適で、有名工作機メーカーにも採用されている信頼の品質です。
Steady & Reliable
高剛性薄型クロステーブル
廉価で軽量薄型構造を実現しつつ、高い精度と適正な剛性を備えています。世界でも類を見ない、加工機搭載を前提とした高剛性設計により、ボール盤から各種自動機、専用テーブルまで幅広く対応します。
ボール盤作業に最適
正確な穴位置決めを可能にし、高精度な加工をサポート。国内有名工作機メーカーにも採用されている信頼の品質です。
優れた耐久性と剛性
加工機に乗せられる剛性を持ちながら軽量化を実現。長期にわたり安定した精度を維持します。
特別仕様
- 制御モーター取付仕様
- ボールネジ仕様への変更
- 静的精度の向上・高精度版
特別付属品
- Mitutoyo製リニアスケールユニット
- 専用オイルパンの付加
- その他メーカー指定のご相談
Technical Specifications
| 項目 | SCT-2301 | SCT-3400 |
|---|---|---|
| テーブル上面寸法 | 350 × 250 mm | 450 × 350 mm |
| 移動量(X,Y) | 300 × 200 mm | 400 × 300 mm |
| 目盛(1目盛) | 0.02 mm | 0.02 mm |
| 上面平行度(300mm) | 0.02 mm | 0.02 mm |
| 直角度(300mm) | 0.02 mm | 0.02 mm |
| 位置決め精度(100mm) | ±0.02 mm | ±0.02 mm |
| 本体高さ | 175 mm | 175 mm |
| 質量 | 28 kg | 56 kg |
Dimensional Drawings

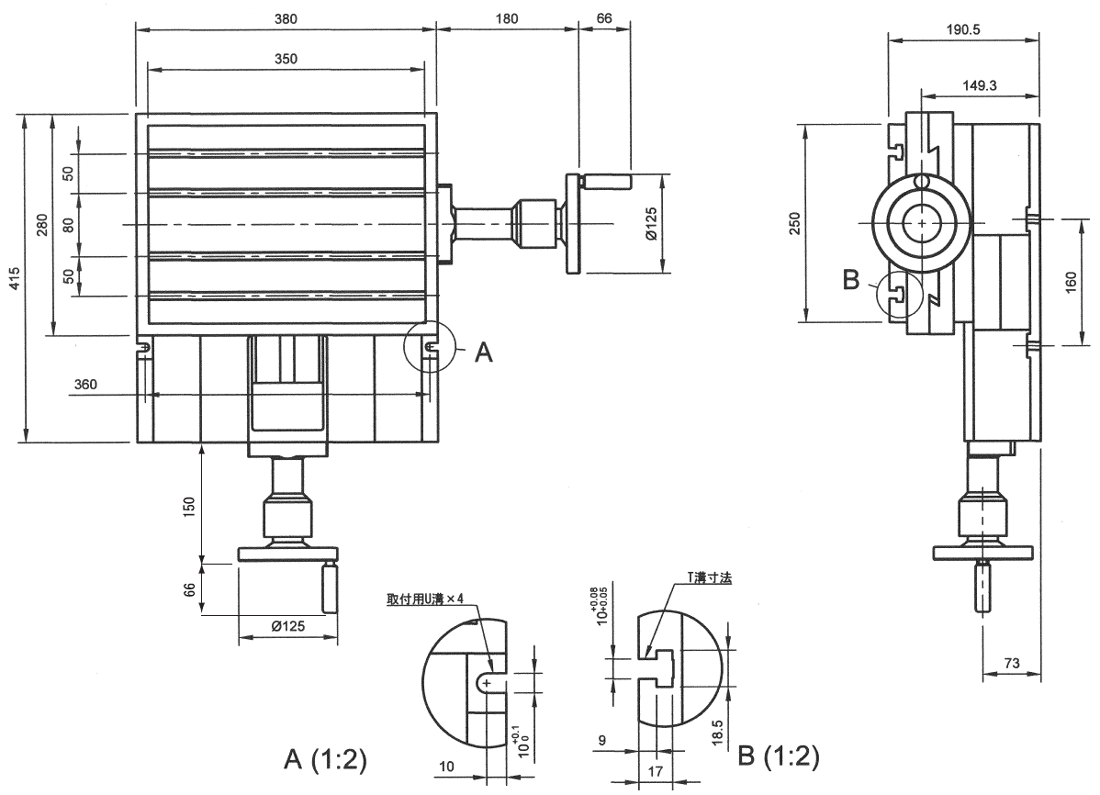

SCT-2301Small Model

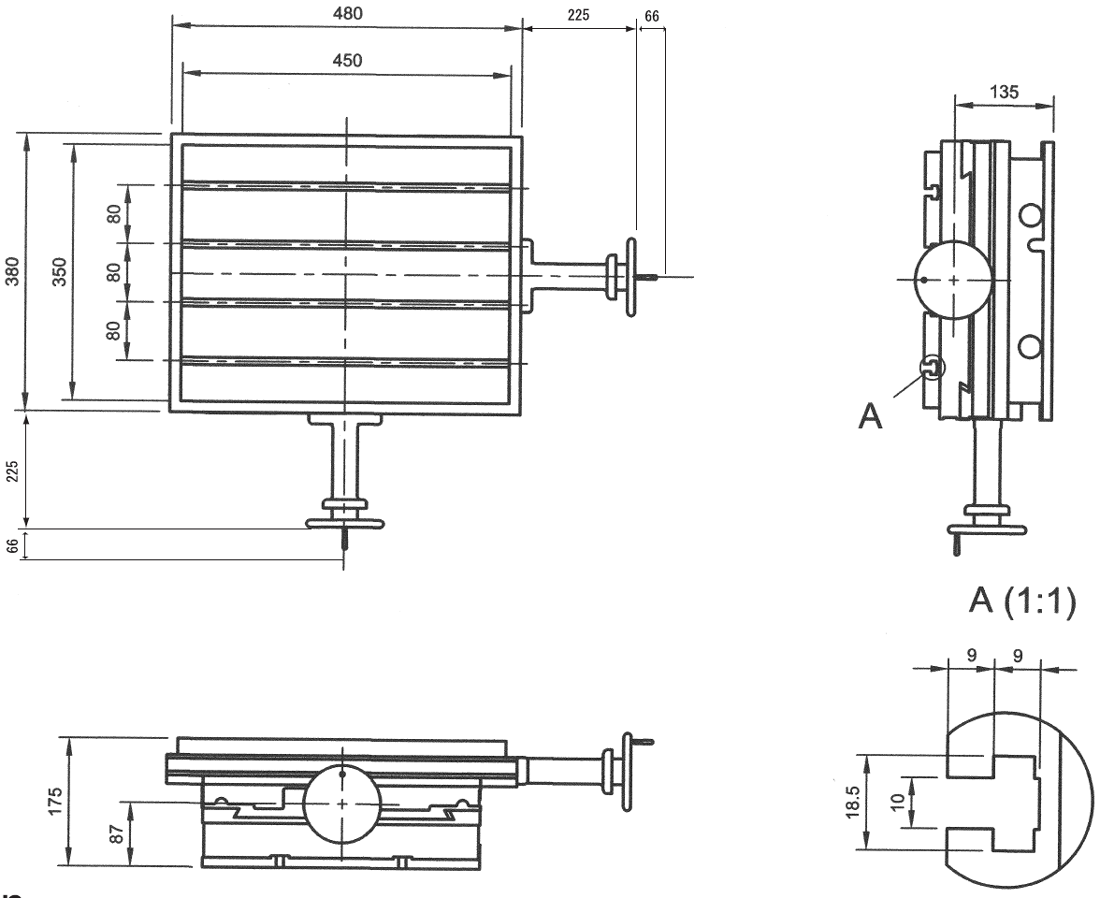

SCT-3400Large Model
Catalog Download
クロステーブルシリーズの詳細な仕様表、精度データ、導入案についてはカタログPDFを。
