Electrode Holder Für Anwender mit dem Anspruch auf eine Klasse mehr Präzision
Ein Universal-Elektrodenhalter, der die volle Leistung Ihrer Erodiermaschine freisetzt. Garantierte Wiederholgenauigkeit im Mikrometerbereich und dramatisch bessere Rüsteffizienz.
High Precision Series
Elektrodenhalter
One rank higher precision
Ein einzigartiger Mechanismus macht die Justage mühelos und erreicht Weltklasse bei der einfachen Erzielung von Präzision. Kompakt und extrem leicht (ab 0,7 kg) – bereit für das Zeitalter linearmotorgetriebener Erodiermaschinen.
Verblüffend leichte Bauweise
Die Serie STM-05 wiegt nur 0,7 kg. Das geringe Trägheitsmoment macht sie ideal für die neuesten hochdynamischen Erodiermaschinen.
Intuitive Feinjustage
Großer Einstellbereich von ±2,5° Neigung und ±10,0° Rotation. Der eigens entwickelte Feingewinde-Kugeldruckstift verbessert die Zentrierbarkeit um 30 % gegenüber Vorgängern.
Main Types

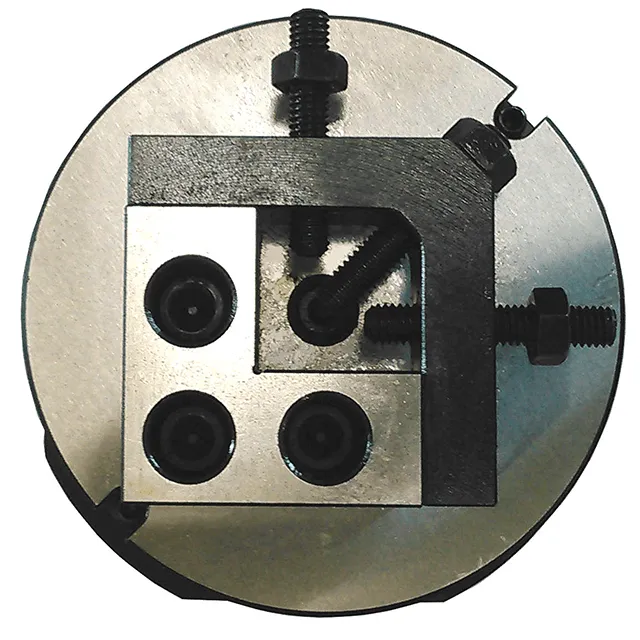

Type V
Die V-Nut hält Elektroden unterschiedlichster Form – eckig wie rund – sicher fest. Das vielseitigste Standardmodell.

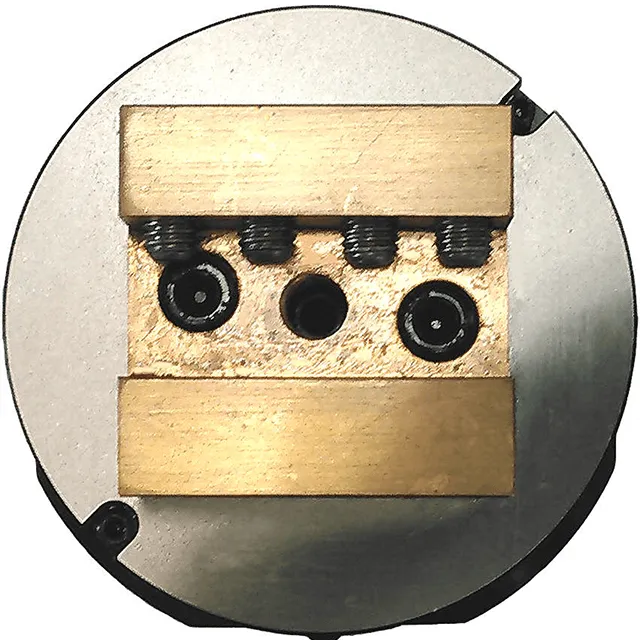

Type U
Ideal zur Spannung dünner und plattenförmiger Elektroden. Geeignet für Präzisionsbearbeitung mit minimaler Werkstückkollision.

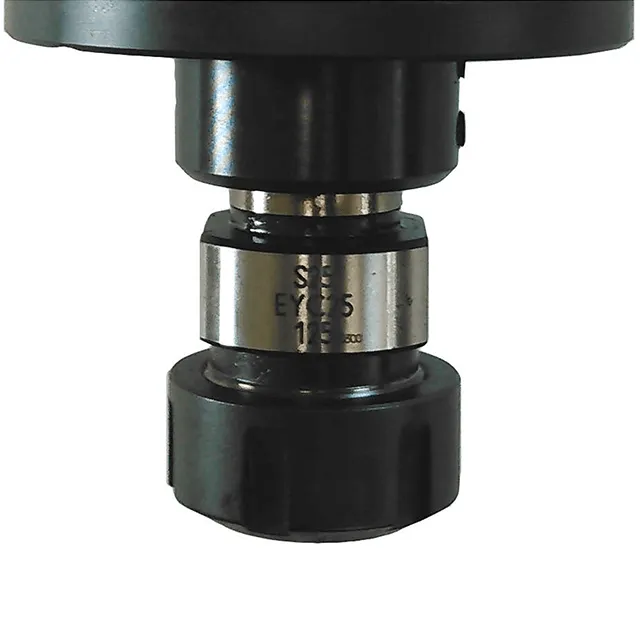

EYC Series
Spannzangentyp mit automatischer Zentrierung. Auch beim Wechsel runder Elektroden mit ±2,5 mm hoher Zentriergenauigkeit.
Specifications
| Serie | Gewicht | Max. Traglast | Einstellbereich |
|---|---|---|---|
| Serie STM-05 | 0,7 kg ~ 1,3 kg | 5,0 kg | Neigung ±2,5° / Rotation ±10,0° |
| Serie STM-10 | 2,2 kg | 15,0 kg | Neigung ±2,5° / Rotation ±10,0° |
| Serie EYC | 1,9 kg ~ 3,5 kg | - | Zentrierung ±2,5 mm |
Catalog Download
Das komplette Elektrodenhalter-Programm mit detaillierten Spezifikationen und Systemkonfigurationen finden Sie hier.
